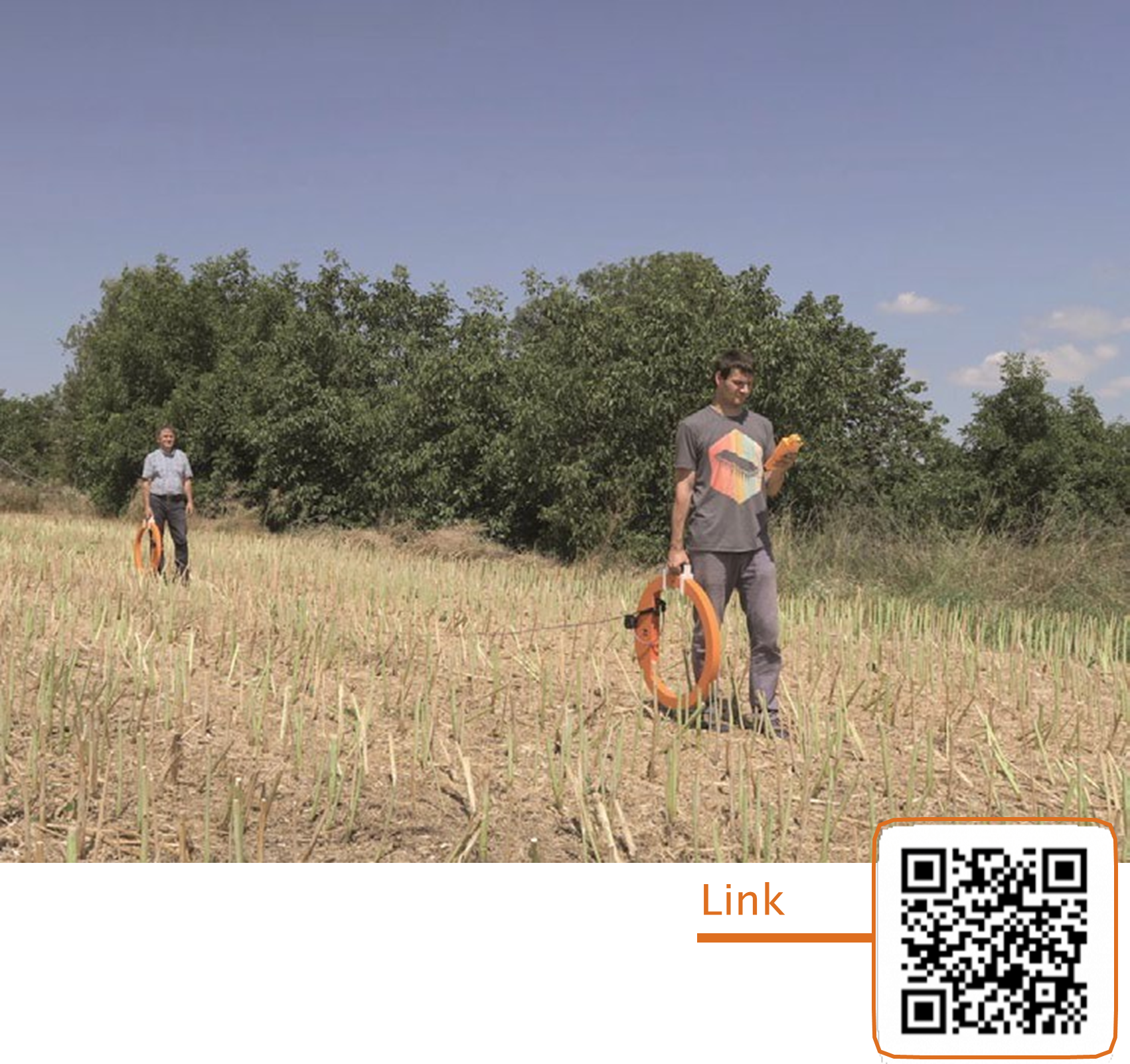

MetodiElettromagnetici

(EML-ElectroMagneticLocator)

Descrizione

I Metodi Elettromagnetici consentono l’individuazione nel sottosuolo di strutture metalliche (cavi e condotte), sfruttando la proprietà di generazione di campi magnetici.

I localizzatori elettromagnetici possono essere utilizzati nelle seguenti modalità:

• Localizzazione passiva
  Il ricevitore individua cavi o tubazioni che emettono campi elettromagnetici o radiofrequenze proprie.

• Localizzazione attiva
  Il ricevitore individua cavi o tubazioni precedentemente energizzati tramite un trasmettitore, oppure rileva la posizione di sonde inserite all’interno delle tubazioni da localizzare.

Caratteristiche dei localizzatori elettromagnetici

I localizzatori elettromagnetici presentano le seguenti caratteristiche:

• Rilevano il campo magnetico irradiato da cavi elettrici sotto tensione con flusso di corrente attivo.
  Questa strumentazione presenta il limite di non rilevare cavi privi di flusso di corrente, come ad esempio le linee di illuminazione pubblica durante il giorno.

• Rilevano segnali radio a bassa frequenza, che possono essere intercettati e riemessi per induzione elettromagnetica da cavi e tubazioni metalliche.

Questa tecnologia consente di fornire risultati rapidi e affidabili a progettisti e installatori, permettendo di evitare danneggiamenti alle reti durante le lavorazioni.

Campi di applicazione

La tecnologia elettromagnetica copre un ampio campo di applicazione e consente l’individuazione di reti di sottoservizi metallici realizzati in diversi materiali, tra cui:

• Cavi elettrici a bassa, media e alta tensione

• Tubazioni rivestite in:

  • acciaio

  • ghisa

  • rame

  • piombo

  • alluminio

• Cavi elettrici e in fibra ottica, purché dotati di elemento centrale o armature in acciaio o alluminio

Riferimenti normativi

La tecnologia è descritta nella norma:

UNI/PdR 26.1:2017 –
“Tecnologia di realizzazione delle infrastrutture interrate a basso impatto ambientale – Sistemi per la localizzazione e mappatura delle infrastrutture nel sottosuolo”
